近年來，隨著無線電引信技術的不斷發展，對無線電引信信號處理器的簡單測試已經不能滿足要求。為此，北京領邦儀器研制了“無線電引信低頻仿真測試臺”，采用先進的軟件無線電技術，建立無線電引信低頻仿真環境，可測試無線電引信信號處理器的各種性能，包括啟動靈敏度、接電靈敏度、帶寬特性、炸高(或炸距)等，為無線電引信的研發生產提供準確數據。

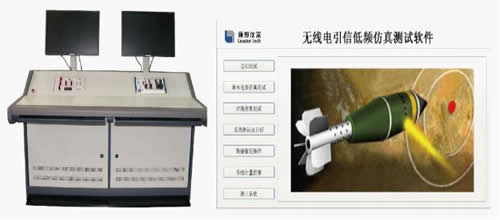

設備外觀及軟件界面

先進軟件無線電技術

傳統方式對無線電信號處理器的測試采用信號發生器、數字萬用表、電子負載、示波器等，儀器數量多，并且只能對部分電性能進行簡單測試。隨著無線電引信技術的不斷發展，傳統測試方式已不能滿足要求。

領邦儀器研發的無線電引信低頻仿真測試臺，采用先進軟件無線電技術，仿真測試無線電引信信號處理器的各項性能，包括啟動靈敏度、接電靈敏度、帶寬特性、炸高(或炸距)等。此外，設備還配有數字信號輸入輸出模塊，用于信號處理器及其單元電路的數字邏輯測試。領邦還設計專用計量軟件，計量更方便。

據了解，軟件無線電技術的出現，打破了設備通信功能的實現只能依賴于硬件發展的格局，是通信領域繼固定通信到移動通信，摸擬通信到數字通信之后的第三次革命。

多種數學模型搭建仿真環境

該設備基于PXI技術，通過目標信號發生器、電源信號發生器，仿真無線電引信工作環境，采集模塊、電子負載等采集測試處理的輸出信號，通過調試維修模塊來輔助仿真測試工作。而數學模型是仿真系統的重要組成部分，用于信號處理器仿真的各個環節。

數學模型主要包括多普勒信號模型、調頻信號模型、炸高測試模型、渦輪發電機電源信號模型等，用于組建無線電引信模型系統。根據多種數學模型產生任意信號，包括多普勒信號、噪聲干擾信號。

該設備可模擬發生各種交會條件下的目標信號(多普勒信號)，其交會條件包括落角、落速、地面反射系數。能仿真電源的紋波、浪涌、單脈沖干擾、掉電，采集點火脈沖、時間信號、多普勒信號、電源信號。

信號處理器電源，可根據吊彈試驗記錄發生目標信號來提供，包括渦輪發電機變頻變幅交流電源和直流穩壓電源。

該設備擴展性很強，通過軟件模塊的擴展，可適用于多種型號產品。業內人士稱，我國對無線電引信信號處理器的檢測，長期停留在傳統檢測模式上，進展緩慢。領邦研發的新設備，緩解了這一窘迫現狀，為相關研究工作的順利進行提供了條件。
