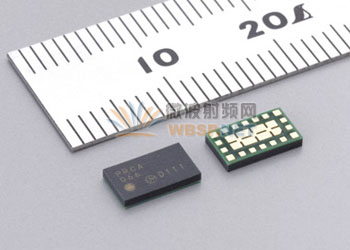

株式會社村田制作所開發了適用于手機的發射模塊，并開始了該產品的量產活動。這一模塊是世界首創的集以SAW濾波器*1、功率放大器*2和穩定器*3為中心的周?chē)娐吩橐惑w的發射模塊，它不僅是小型低背產品，而且在負載擾動時能夠保持高穩定性能。通過利用該模塊具備的這些特性，我們不僅能夠幫助客戶省去在手機設計過程中需花費的人力和物力，簡化手機設計工作，而且能夠抑制在手機的使用環境發生變化時引起的特性的變化。





株式會社村田制作所將于2011年10月4日～10月8日在日本千葉縣幕張國際會展中心開幕的“CEATEC JAPAN 2011”中展示這個產品。



·占板面積小的高集成化模塊 (集SAW濾波器、功率放大器和穩定器為一體的模塊)

·通過成功地實現了采用隔離器技術開發的穩定器的量產化，讓我們?cè)O(shè)計出具有隔離功能的功率放大器模塊，并在此基礎上開發了低背型。

·可大幅縮短整機的設計時間。

·可開展無需考慮與SAW雙工器阻抗匹配問題的設計活動。

·當天線的阻抗發生變化時，通過抑制比特誤差率等特性的變化，可實現不管天線處于何種狀態都能保持通話質量不變的特性。

·支持Band5 (BC0) 、Band1 (BC6) 、Band25 (BC14) 、Bnad13頻段。



*1 SAW濾波器: 利用壓電材料具有的能夠把電信號轉為聲信號并以彈性波的形式沿物體表面?zhèn)鞑サ奈锢硖匦灾瞥傻摹⒛軌蛱崛√囟l段的信號的濾波器。

*2 功率放大器

(Power Amplifier) : 安裝在手機等電子通信設備中的在發射高頻信號時能夠放大此高頻信號功率的半導體元件。

*3 穩定器

(Magnetic Stabilizer) : 利用隔離器中使用的磁鐵開發的抗負載擾動元件，能夠抑制因用戶觸摸天線或金屬物體等接近天線產生的輸入和輸出阻抗的變化 (天線特性偏差) 而引起的特性的變化。
