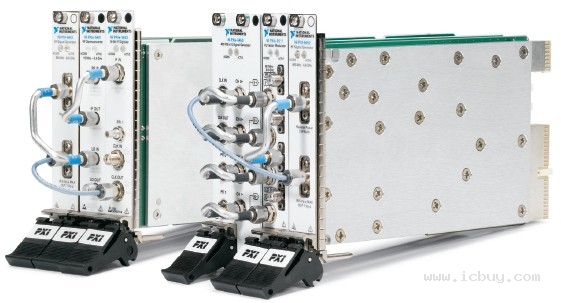

圖1. 全新6.6 GHz PXI Expres儀器為自動化射頻測試提供高速、靈活的解決方案。

　　全新NI PXIe-5663矢量信號分析儀及NI PXIe-5673矢量信號發生器為自動射頻測量提供高速、靈活的解決方案。NI PXIe-5663具有最大50 MHz的瞬時帶寬，可用于分析10 MHz至6.6 GHz的信號。NI PXIe-5673具有最大100 MHz的瞬時帶寬，可產生10 MHz to 6.6 GHz的信號。各類應用中均可采用模塊化儀器，可在自動化測試應用中提供極致的測量速度和軟件定義的靈活性。

　　在射頻矢量信號發生器與分析儀之間加入回送機制，即可同時觀測測量速度及測量精度。作為參照構架，表1將NI PXIe-5663射頻矢量分析儀與各類控制器間的測量時間與某主要傳統儀器進行了比較。

　　對于寬帶碼分多址(WCDMA)設備，用戶可以比較對鄰近信道功率(ACP)、占用帶寬(OBW)、互補累積分布函數(CCDF)及誤差矢量振幅(EVM)等屬性的處理時間及測量精度。用于產生中心頻率1 GHz、射頻輸出功率-10 dBm的WCDMA上行激勵信號時，用戶可采用表中幾種不同的射頻矢量信號分析儀來生成測量結果報表。

　　如表1中所示，NI PXIe-5663射頻矢量信號分析儀與NI PXIe-8106雙核控制器配合使用，相比傳統儀器的測量速度提高8倍。此外，NI 8353 1U機架式四核控制器可使測量速度提高10倍，且測量精度也相當可觀?；贜I LabVIEW 8.6軟件的全新PXI射頻測量平臺，可以滿足對更短測試時間、更低測試成本的不斷需求。

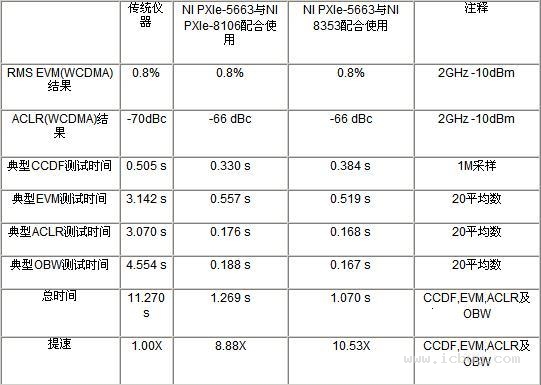

表1. 表格中比較了多種PXI射頻系統相對于傳統射頻儀器的測量及精度
