ADI公司的ADF4350頻率合成器具有出色的相位噪聲性能，可與ADI公司新款雙通道有源與無源混頻器配合使用，以實現高線性度的射頻前端，用于手機基站、衛星通信，以及點對點微波無線電設備。

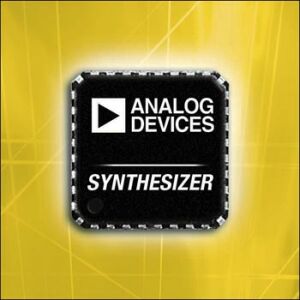

Analog Devices, Inc.(ADI)，全球領先的高性能信號處理解決方案供應商，最新推出業界首款全集成的頻率合成器--ADF4350，內置片上VCO(壓控振蕩器)與PLL(鎖相環)，可以工作在極寬的連續頻率范圍內。同時，ADI公司還推出一系列高集成度的混頻器--有源的ADL5802及無源的ADL5356、ADL5358與ADL5360，非常適合各種通信應用。這幾款雙通道分集混頻器擴展了ADI公司的主產品與分集產品系列，與ADF4350配合使用時，可提供高集成度的雙芯片分集下變頻解決方案，用于手機基站、衛星通信，以及點對點微波無線電設備。

ADF4350集成頻率合成器為設計工程師提供了單芯片的低相位噪聲解決方案，支持137.5MHz~4.4GHz范圍內的連續調諧。其它競爭方案則需要使用多達10個分立的VCO/PLL。ADI公司新款超寬帶、全集成頻率合成器中內置的VCO在2.1GHz工作頻率、1MHz偏移處的相位噪聲為-137dBc/Hz，在137.5MHz工作頻率、1MHz偏移處的相位噪聲為-155dBc/Hz，這相當于2.1GHz頻率下的綜合均方根(RMS)相位誤差為0.36°，137.5MHz頻率下的綜合均方根相位誤差為0.02°。ADF4350提供兩個射頻輸出端口，使用戶可對輸出功率電平進行數字編程。

與競爭產品不同，ADF4350支持整數N分頻與小數N分頻工作模式，允許用戶通過軟件控制方法確定最佳雜散與相位噪聲性能，從而實現最佳的性能，加速上市時間。



新款雙通道混頻器系列產品適合寬動態范圍應用

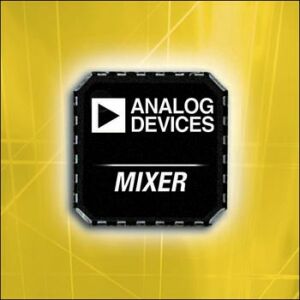

ADI公司的新款混頻器系列產品包括ADL5802寬帶有源器件，它提供高線性度和適當?shù)脑鲆妫⒉捎脴I(yè)界最小尺寸的封裝。新系列產品還包括ADL5356、ADL5358與ADL5360專用頻帶無源混頻器，它們集成了IF(中頻)放大器，具有高線性度和低噪聲系數，與其它有源器件和同類無源器件相比，可提供更高的增益。

ADL5802雙通道有源混頻器的IIP3(三階輸入交調截點)為27dBm，單邊帶噪聲系數為11dB，轉換功率增益為1.5dB，采用4mm×4mm LFCSP封裝。對于高線性度應用來說，ADL5802在5V電源供電情況下功耗不足1W。ADL5802集成高線性度雙平衡有源混頻器內核和本振(LO)緩沖放大器，可提供300MHz~6GHz的寬動態范圍頻率轉換。同時還具備偏置調整特性，可通過單一控制引腳實現輸入線性度、單邊帶噪聲系數，以及直流電流的最優化



ADL5356、ADL5358與ADL5360雙通道無源混頻器集成IF放大器及RF(射頻)巴倫，IIP3為26dBm，單邊帶噪聲系數低于10dB，并具有業界領先的10dBm阻斷噪聲系數(16.5dB)。內置IF放大器的無源混頻器可提供8.5dB~9.5dB的轉換功率增益，采用小型6mmx6mm LFCSP封裝。5V(額定值)的ADL5356、ADL5358與ADL5360也可采用3.3V電源供電，以適合功耗敏感的應用。

新款有源與無源混頻器與ADI公司的ADF4350頻率合成器可配合使用。此外，ADF4350還為ADI公司的ADL538X解調器與ADL537x調制器提供理想的本振源。當這些產品與ADI公司的AD837X寬動態范圍可變?cè)鲆娣糯笃飨盗挟a(chǎn)品以及ADL552X低噪聲RF放大器配合使用時，能提供理想的射頻接收信號路徑。

ADI公司射頻IC產品覆蓋整個RF信號鏈路

ADI公司利用各種設計技能、系統理解與工藝技術的獨特組合而推出的射頻IC覆蓋整個RF信號鏈路。這些產品集成了業界領先的高性能射頻功能模塊，以及提供了高集成度的單芯片收發器解決方案。射頻功能模塊包括直接數字頻率合成器(DDS)、鎖相環合成器(PLL)、TruPwr(tm)功率檢波器以及對數放大器、X-AMP(r)可變?cè)鲆娣糯笃?VGA)、功率放大器(PA)、低噪聲放大器(LNA)及其它射頻放大器、混頻器，以及直接變頻調制器與解調器產品。
