日前，中國電子科技集團公司第三十八研究所（以下簡稱中國電科38所）研發的我國首款單片北斗導航雙模SOC芯片BWSR100A突破關鍵技術，取得重要進展。

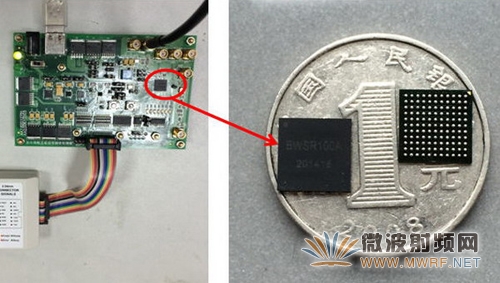

BWSR100A芯片內部集成了射頻前端、基帶處理和CPU等，用戶只需外接天線和顯示單元，就能獲得接收機位置信息。該項目由我所集成電路設計中心北斗導航芯片團隊歷經5年自主研發，芯片采用55nm工藝制程，采用射頻直接采樣等多項技術在業內首創，具有完全自主知識產權，實現了我國衛星導航技術領域一次重大技術突破。

BWSR100A支持北斗導航系統（BD2）和GPS導航系統的單模定位和雙模聯合定位，通過寬帶接收和射頻直接采樣技術，接收BD2、GPS、GLONASS、GALILEO四個導航系統的信號。后續通過軟件升級可以實現多模定位。這款芯片將目前市場上的射頻芯片和基帶芯片進行一體化集成設計，同時解決了模擬信號與數字信號的干擾難題，實現了低功耗、低成本。經測試，其主要性能指標達到目前的國內先進水平。北斗作為我國自主知識產權的衛星導航系統，接收芯片是其核心技術之一，也是北斗導航系統未來產業化推廣的關鍵。

這款芯片的研制成功，為我所實現北斗導航系統產業化奠定了堅實的基礎。
