太赫茲頻率的毫米波已取代了傳統的X光在機場執行旅客、行李和貨物的安檢任務，雖然是采用體積龐大的分立式器件。采用硅制程的太赫茲發射器與探測器，可縮小毫米波組件的體積，使其適用于機場安檢以外的更廣泛領域，例如更安全的醫療影像應用，以及用來檢測有害物質的工業與環保應用。



在今年早期，美國研發機構Semiconductor Research Corp. (SRC)贊助開發出一款在太赫茲頻率運作的CMOS探測器。現在，德州儀器(TI)發布了一款能與之搭配的太赫茲頻率發射器，該發射器是由TI 與SRC贊助的，位于美國德州大學達拉斯分校的德州模擬技術卓越中心研發。TI的太赫茲發射器采用了鎖相回路(PLL)來穩定其頻率，這是讓CMOS制程毫米波系統可邁向商業化的必要條件。





“這是鎖相回路迄今所實現過的最高頻率”TI的Kilby 實驗室的設計工程師Brian Ginsburg表示，“穩定超高頻率是未來讓CMOS制程毫米波應用成功商業化的關鍵，鎖相回路也是實現所有高性能電子組件的根本。”

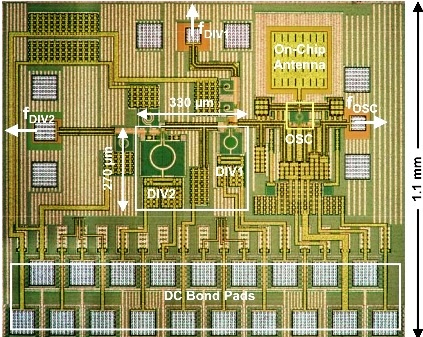

TI所展示的組件內含芯片上天線，可發射390GHz的頻率；研究人員相信，未來采用TI的45nm制程技術的CMOS發射器升級版將可達到600GHz甚至更高的頻率。



“美國聯邦通訊委員會(FCC)所定義的太赫茲頻率范圍是300GHz~3THz”，Kilby 實驗室的設計工程師Eunyoung Seok 表示，“未來我們將采用TI的 45nm制程，來覆蓋此頻率內更廣的范圍，并提升組件的輸出功率。”



目前390GHz的示范芯片采用倍頻PLL 架構，在反饋回路中有兩個分頻器，芯片上天線所發射的功率是2.2微瓦。
