隨著TD-LTE產業的迅速發展，基于在TD-SCDMA領域標準、技術的領先優勢，大唐移動積極推動TD-LTE部署，在TD-LTE產業方面成果豐碩。自2011年下半年至2012年5月，大唐移動順利完成的中國移動組織的TD-LTE第一階段和第二階段規模試驗網測試，并在多個測試中創造了業界第一的好成績，加速促進了TD-LTE應用技術的成熟。

　　同時，大唐移動積極配合中國移動開展TD-SCDMA 2011年擴容工程的建設，持續完善TD網絡部署。如何在較為成熟的TD-SCDMA網絡基礎上平滑演進至TD-LTE，已成為目前中國移動最為關注的問題，也是如何更快更好的部署TD-LTE網絡的關鍵所在。大唐移動自TD-SCDMA產品設計初期，就充分考慮到平滑演進的需求，并且與中國移動進行深入合作，推出TD-SCDMA向TD-LTE平滑演進解決方案，助力中國移動快速穩定部署TD-LTE網絡。

　　1、大唐移動共平臺產品方案

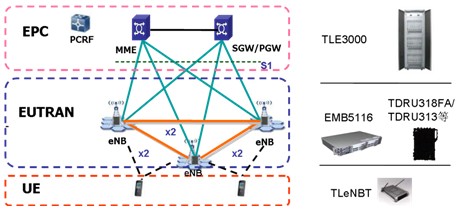

　　TD-SCDMA系統要向TD-LTE系統平滑演進，首先共平臺產品是實現基礎。大唐移動不僅可以提供共平臺解決方案產品，為中國移動TD-LTE平滑演進解決后顧之憂，并且提供從終端、接入網到核心網的TD-LTE端到端解決方案，并且為客戶提升網絡性能及未來演進與發展能力。

　　eNodeB共平臺解決方案

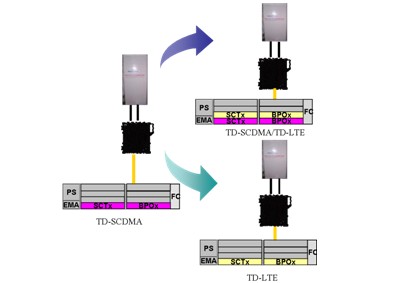

　　首先大唐移動eNodeB采用TD-SCDMA與TD-LTE共平臺解決方案，原有TD-SCDMA系統平臺可以通過轉模或者共模的方式支持TD-LTE，如圖2所示。

　　其中雙模方式下：

　　TD-SCDMA和TD-LTE兩個系統協同運行，支持混插；

　　BBU需使用兩套板卡分別運行兩種制式；

　　RRU工作在同頻段，通過協調兩系統的上下行切換點，可以支持兩種制式同時運行。

　　轉模方式下：

　　TD-SCDMA和TD-LTE兩個系統單獨運行；

　　BBU主控傳輸板和基帶板僅需軟件升級支持TD-LTE

　　RRU工作在同頻段時僅需軟件升級，工作在異頻段時，可以采用TD-SCDMA和TD-LTE異頻雙模RRU，或各使用一款單獨的RRU

　　BBU共平臺設計

　　在eNodeB共平臺解決方案中，BBU EMB5116采用共平臺方案設計，包括：

　　

　　兼容的處理能力

　　同時支持兩種制式所需的高層協議處理能力、基帶數據處理能力、網絡協議處理能力。

　　高帶寬的傳輸能力

　　板間支持千兆全I(xiàn)P交換、具有豐富的FE/GE接口資源以及標準的Ir接口。

　　相同的時鐘處理和同步單元

　　兩種制式對時鐘性能指標的要求基本相同，硬件上采用相同的時鐘接收和處理機制。

　　各單元完全共用

　　主控傳輸板、基帶處理板、時鐘單元、環境監控板、電源板、機框完全共用。

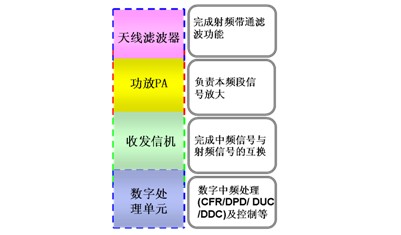

　　RRU共平臺設計

　　在eNodeB共平臺解決方案中，RRU共平臺解決方案包括：

　　同頻段支持雙模：

　　收發信機、功放單元部分可以通用，無須更換天線濾波器，數字處理單元完全可以通過修改軟件來支持兩種制式，即TD-SCDMA的RRU通過軟件升級即可支持TD-LTE。

　　異頻段支持雙模：

　　收發信機、功放單元和天線濾波器均不能通用，可以采用TD-SCDMA和TD-LTE異頻雙模RRU，或各使用一款單獨的RRU。

　　從2010年擴容工程開始，大唐移動推出的RRU產品都是支持F頻段或者E頻段的TD-SCDMA與TD-LTE共模，為TD-LTE平滑演進鋪平了道路。

　　2、TD-SCDMA現網設備平滑演進解決方案

　　大唐移動提供共平臺解決方案是實現TD-SCDMA向TD-LTE平滑演進的基礎，但真正要實現TD-LTE網絡的快速部署，基于目前TD-SCDMA現網建設平滑支持TD-LTE才是真正問題的關鍵。大唐移動針對現網具體配置情況，基于共平臺產品，形成了一整套TD現網平滑演進的解決方案。

　　TD現網產品雙模演進策略

　　從目前現網配置來看，現網無線設備包括EMB5116、TDB18AE以及多頻段RRU產品，以下是各類產品雙模演進的基本策略：

　　EMB5116采用共平臺設計。通過新增主控板卡和基帶板卡即可實現TD-SCDMA向TD-LTE雙模的平滑演進。

　　TDB18AE通過新增LTE主控板（自帶傳輸接口）和大容量基帶板方式（自帶Ir接口）支持向LTE的平滑演進。

　　我司F頻段、E頻段RRU產品，均可通過軟件升級支持LTE，不需要替換。

　　單A頻段RRU產品采用替換策略支持室外F頻段雙模。

　　室外型A/A+F頻段RRU產品采用新增D頻段RRU產品支持室外D頻段雙模。

　　室內型A/A+F頻段RRU產品采用新增E頻段RRU產品支持室內E頻段雙模。

　　TD現網設備雙模配置方案

　　室外宏站雙模配置方案：

　　以TD現網2010年擴容工程室外型典型配置為例（EMB5116+TDRU318FA）：

　　采用F頻段實現TD-LTE：

　　升級配置情況如下圖所示，

　　主設備新增TD-LTE基帶板和主控板，而且TD-LTE基帶板和主控板都是可以通過TD-SCDMA基帶板和主控板升級實現。原有TDRU318FA連接到TD-LTE基帶板，原有TD-SCDMA基帶板資源通過背板交換到TD-LTE板卡。

　　新增LTE主控板及GE光/電模塊配套傳輸組件。我司支持TD-LTE和TD-SCDMA內部合路或分路傳輸。

　　Ir接口配置：原配置3*6.144Gbps，升級后新增3*6.144Gbps

　　同步方案：支持GPS和1588V2帶外，TD-LTE與TD-SCDMA共時鐘，升級前后時鐘同步連接線保持不變。

　　天線無需替換。

　　采用D頻段支持TD-LTE：

　　升級配置情況如下圖所示，

　　BBU新增LTE基帶板和主控板，并且新增D頻段RRU TDRU318D。

　　新增LTE主控板及GE光/電模塊配套傳輸組件。我司支持TD-LTE和TD-SCDMA內部合路或分路傳輸。

　　Ir接口方案：原配置3*6.144Gbps，升級后新增6*6.144Gbps

　　時間同步方案：支持GPS和1588V2帶外，TD-LTE與TD-SCDMA共時鐘，升級前后時鐘同步連接線保持不變。

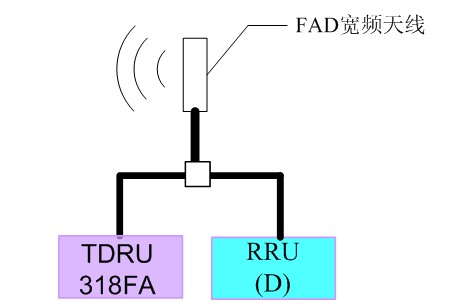

　　新增3面D頻段天線，對于原天線支持FAD頻段，可通過合路方式共用天線。

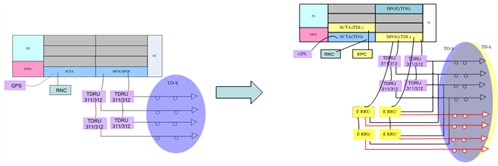

　　以TD現網2010年擴容工程室內分布站點典型配置為例（EMB5116+TDRU311/312）：

　　TD-L單路方案，利舊原有室分系統：

　　TD-LTE雙路改造方案，利舊原有室分系統一路，并新增一路饋纜及天線點位

　　兩種改造方案都需新增LTE主控板及GE光/電模塊配套傳輸組件。我司支持TD-LTE與TD-SCDMA內部合路或分路傳輸。

　　Ir接口方案：新增6.144Gbps光模塊，與TD-SCDMA不復用

　　時間同步方案：支持GPS和1588V2帶外，TD-LTE與TD-SCDMA共時鐘，升級前后時鐘同步連接線保持不變。

　　天線：?jiǎn)温贩桨窽D-SCDMA與TD-LTE共室分系統。

　　對于LTE做雙路改造的場景，需要新增一路饋纜及相應的天線點位。

　　基于TD現網產品雙模演進的策略，并且按照以上室外宏站以及室分站點改造方案的方法，可以實現現網大唐區域大部分站點的TD-SCDMA向TD-LTE平滑演進的改造，最大程度保護運營商既有投資，助力中國移動有效降低CAPEX和OPEX。

　　3、TD-SCDMA/TD-LTE平滑演進測試情況

　　大唐移動不僅提供TD-SCDMA向TD-LTE平滑演進的產品方案，并且積極配合中國移動，完成研究院實驗室以及外場測試工作，充分驗證產品演進能力。

　　2010年TD擴容工程中，我司順利完成中國移動研究院組織的TD-SCDMA/TD-LTE雙模測試，完全達到了測試規范的各項射頻指標和業務性能要求，也充分驗證了我司產品支持雙模演進的能力。

　　2011年TD擴容工程中，我司同樣順利完成了中國移動研究院組織的TD-SCDMA/TD-LTE雙模測試，完全達到了測試規范的各項射頻指標和業務性能要求。并且在雙模業務速率測試中，在TD-SCDMA達到峰值速率的情況下，TD-LTE上行平均速率達到26M，下行平均速率達到102M，再一次充分驗證了我司原有產品平滑升級支持TD-LTE在容量、速率等方面無損。

　　2011年8月，大唐移動在南京現網完成單站雙模測試，驗證大唐移動TD-SCDMA現網設備具備演進LTE的能力。

　　2012年4月，大唐移動配合中國移動在南京浦口區域順利完成了19個現網設備雙模演進組成連續覆蓋片區的測試，充分驗證了大唐移動TDS現網設備升級演進方案的可行性及雙模組網能力，為下一階段在TD-SCDMA現網基礎上升級支持TD-LTE擴大規模試驗做好了充分準備。

　　4、結束語

　　大唐移動在TD-SCDMA現網的設備可以通過新增板卡和軟件升級實現向TD-LTE平滑升級，升級后設備性可滿足TD-LTE未來試商用的組網和性能要求，完全符合中國移動后續部署TD-LTE網絡的需求。同時，大唐移動也加大了在雙模演進方向上的技術投入，不僅積極配合中國移動繼續完成在現網雙模能力驗證的規模測試，也將在Ir接口壓縮、Ir接口雙模標準化等組網關鍵技術方面開展積極的探索，全面助力中國移動TD-LTE快速穩定部署。
