TEK061/049 ASIC創新平臺樹立中端示波器新標桿

泰克公司作為世界領先的示波器品牌，一直堅持創新，幫助工程師提供更方便、更快速和更準確的測試測量設備。TEK049和TEK061就是泰克公司為中端示波器研發的最新研發的ASIC，兩顆全新的ASIC芯片在泰克最新發布的混合信號示波器MSO6示波器上的使用，重新定義了中端示波器的新標桿。

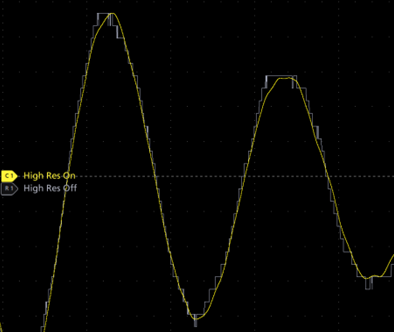

混合信號示波器MSO6具有高達12位的ADC，在高分辨率模式下，分辨率可達16位。同時，由于采用了新型低噪聲前端放大芯片-TEK061， 大大降低了噪聲，在1mv/div（1GHz帶寬）時，示波器本底噪聲實測值(RMS)只有54.8uV, 遠遠低于市場同類示波器，提高了微小信號測量的準確度，為設計開發者提供了準確可信的結果。

Q：為什么說MSO6重新定義了中端示波器？

A：一直以來，在儀器行業通常將2GHz帶寬以內的產品定位成中端示波器。而中端市場又是使用者最多的人群，是所有儀器廠商重點關注的地方。然而由于中端市場的信號測試要求不高，市場的同質化非常嚴重，少有真正的技術創新。另外，隨著當前信號速率的越來越高，高速信號比如DDR，USB，MIPI等越來越廣泛的應用，對帶寬的需要也增加到8GHz帶寬。而泰克公司創新的TEK049平臺的推出就是為中端市場的工程師們量身定制，在繼承了泰克示波器原有的優勢基礎上，全面提高了示波器的技術水平，實現了12bits的高AD分辨率，54.8uV的超低噪聲，采樣率也創新沒有使用行業通用的Interleave方式，真正全通道25GS/s采樣率。所以說MSO6重新定義了中端示波器。行業中端示波器對比，請點鏈接tek.com.cn/oscilloscope/6-series-mso-mixed-signal-oscilloscope

Q：全新的ASIC有哪些技術亮點？

A：TEK049 ASIC把多個ASIC中實現的功能融合到一個芯片中，包括數模轉換器、解復用器、觸發功能和邏輯分析功能。這實現了高采樣率、高垂直分辨率，模擬通道和數字通道實現了完全相同的采樣速度，同時實現了FlexChannel技術。TEK061 ASIC是一種前置放大器，使6系列MSO實現了突破性的低噪聲性能，它還在信號路徑中包含第一個增益設置。TEK061用于高帶寬50歐姆輸入路徑上。

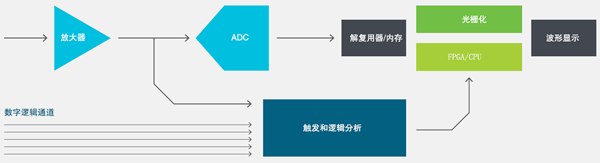

典型示波器的信號路徑相當復雜，因為信號必須通過各種元件，包括放大器、繼電器、濾波器、ADC 等，然后才能處理并顯示信號。

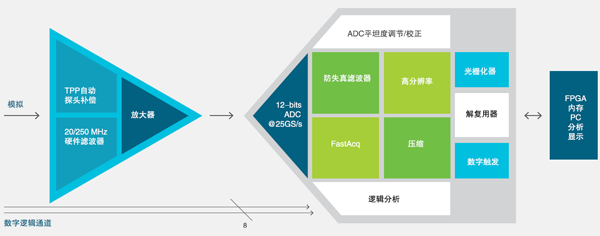

TEK049 團隊重新構思了這條信號路徑，包括模數轉換器、解復用器、觸發功能和邏輯分析功能。這實現了高采樣率、高垂直分辨率，模擬通道和數字通道實現了完全相同的采樣速度，同時實現了FlexChannel技術。而且，TEK049緊密地整合模擬通道和數字通道，既支持實時信號處理，又能夠?qū)崿F(xiàn)業內第一個FlexChannel 輸入，既可以作為一條模擬通道運行，也可以作為八條數字通道運行。

Q：這一儀器是否有專門的特定應用?

A：6系列MSO有一些專門針對的主要應用，主要分為兩大類。

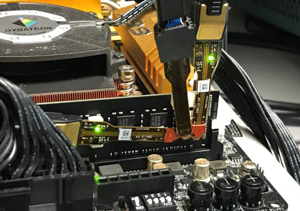

1)      在采用GHz時鐘和高速串行總線的系統中進行嵌入式設計調試和排障，包括汽車類的應用，如汽車以太網、MIPI D-PHY (顯示器和攝像機接口)和DDR3嵌入式內存，這些總線的速度都在幾GHz范圍內。這要求測量儀器的速度要遠遠快于汽車設計工程師習慣的速度(過去的CAN、LIN、FlexRay總線)。他們現在必須了解時鐘抖動及對系統性能的相關影響。6系列MSO提供了內置抖動分析，在全部4條通道上支持25GS/s采樣率，能夠采集和查看最多4個高速信號。它可以表征DDR3之類的內存總線，其中一條通道是時鐘，另一條通道是數據。表征整個系統的速度要遠遠快于只為設計人員提供兩條全帶寬通道。

2)      現代電子要求為ASIC和FPGA器件提供干凈的功率。測量DC電源軌道提供功率和診斷任何接口，對設計工程師來說是一項關鍵任務。為此，您需要低噪聲測量系統，能夠從儀器噪聲中解析出精細的信號細節，6系列MSO在這方面做得特別好。再加上6系列MSO的高分辨率垂直精度，現在設計人員不僅可以查看信號細節，還可以準確地測量這些信號細節。

3)

Q：6系列MSO上采取了哪些措施來降低噪聲？

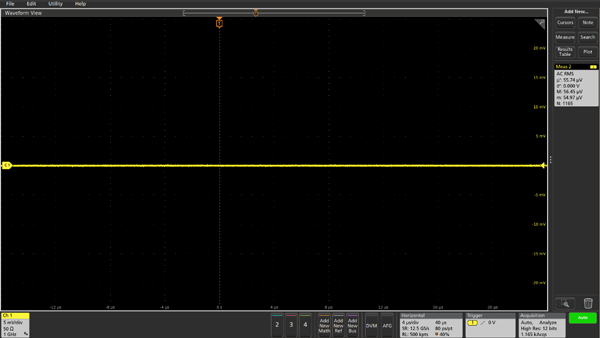

A：噪聲是所有示波器一項不受歡迎的特性，尤其是存在于示波器前端的噪聲。如何降低噪聲，提高測量精度一直是泰克追求的。TEK061是泰克公司最新研發的低噪聲前端放大芯片。該芯片大幅降低了示波器的本底噪聲，提高了測試精度，尤其針對低電平信號測量時，下圖是在5mV/div時，MSO6的本底噪聲RMS只有55.74uV。

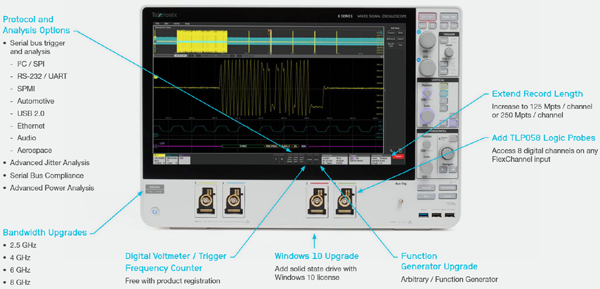

TEK061/049 ASIC創新平臺樹立了中端示波器新標桿，全新MSO 6示波器把中檔示波器的性能標桿提升到8 GHz，在全部4條通道上同時實現了25 GS/s采樣率，在同類示波器中創下了業界第一，滿足了開發更快速、更復雜的嵌入系統的設計人員需求。由于在所有通道上實現了25 GS/s的采樣率，設計人員現在可以準確地一次查看最多四個高速信號，與使用一臺儀器在不同通道之間共享采樣系統的儀器相比，降低了全面表征設計所用的時間。
