4月15日，中國散裂中子源（CSNS）經理部在中科院高能物理研究所組織召開了CSNS/RCS四極磁鐵樣機和磁測系統測試鑒定會。來自中科院上海應用物理研究所、近代物理研究所及高能物理研究所的多位專家組成的測試組和鑒定組，聽取了項目組的四極磁鐵樣機和磁測系統研制總結報告。經過現場測試和提問討論，專家對于磁鐵樣機和磁測系統的性能表示肯定，同意通過鑒定。

CSNS/RCS四極磁鐵樣機的研制屬于CSNS一期預研項目，從確定最終方案并啟動樣機加工，到完成預定的全部工作內容，歷時三年半。在樣機磁鐵設計中，國內首次采用了勵磁線圈四線并繞與交替換位連接結構，在保證各線圈均流的情況下，有效地降低了磁鐵交流工作電壓。針對強流質子加速器高抗輻射要求，國內首次采用了耐輻射的環氧樹脂配方，并通過多次工藝試驗成功解決了新配方引起的環氧層開裂問題，為磁鐵批量生產積累了經驗。多次復測的結果表明，磁鐵的各項指標均保持穩定并達到設計要求。

CSNS/RCS四極磁鐵樣機磁場測量系統是CSNS二期預研項目，由加速器中心磁鐵組自主研制。該磁場測量系統主要包括一套大半徑旋轉測量線圈及其數據采集處理系統，在功能上實現了交、直流磁場測量，經過長時間運行，系統的穩定性、測量的重復性等關鍵性技術指標達到或超過設計要求，利用該系統順利完成了CSNS/RCS四極磁鐵樣機磁場測量。

鑒定組認為，CSNS/RCS四極磁鐵樣機結構復雜、工藝難度大，鐵芯與線圈的振動和渦流等問題具有挑戰性，屬于國內首次研制。項目組通過自主設計，與廠家聯合攻關，解決了諸多關鍵性技術難題，其結構與工藝技術達到國內領先水平。而CSNS/RCS四極磁鐵磁場測量系統是國內加速器領域第一套可實現交、直流四極磁鐵磁場測量的裝置。該磁測系統所采用的虛擬技術、數字反抵技術、交直流磁場測量技術以及測量線圈的獨特制作工藝都屬國內加速器領域首創。

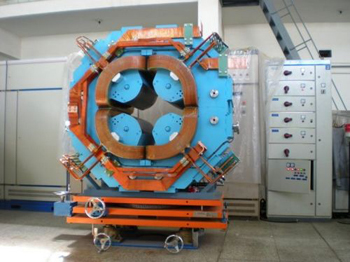

圖1 四極磁鐵樣機


圖2 四極磁鐵磁場測量系統
