Smith圓圖阻抗匹配計算軟件 V2.1 特別版
| 資料語言： | 簡體中文 |
| 資料類別： | 軟件程序 |
| 瀏覽次數： | 0 |
| 評論等級： | |
| 更新時間： | 2021-10-29 19:28:40 |
| 資料查詢： | 您可以通過企業官網、京東、出版社等官方渠道下載或購買。 |

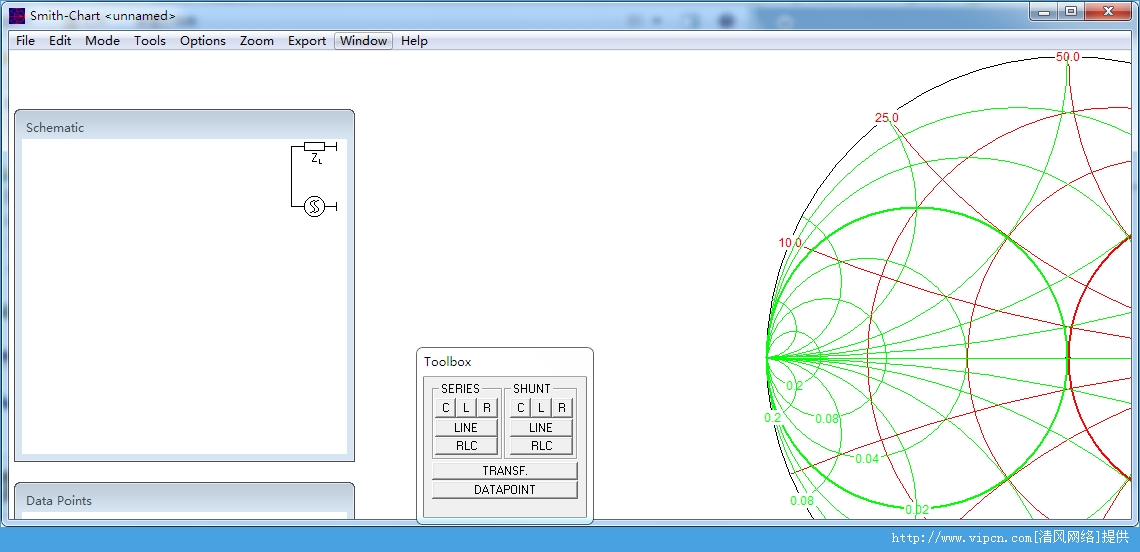

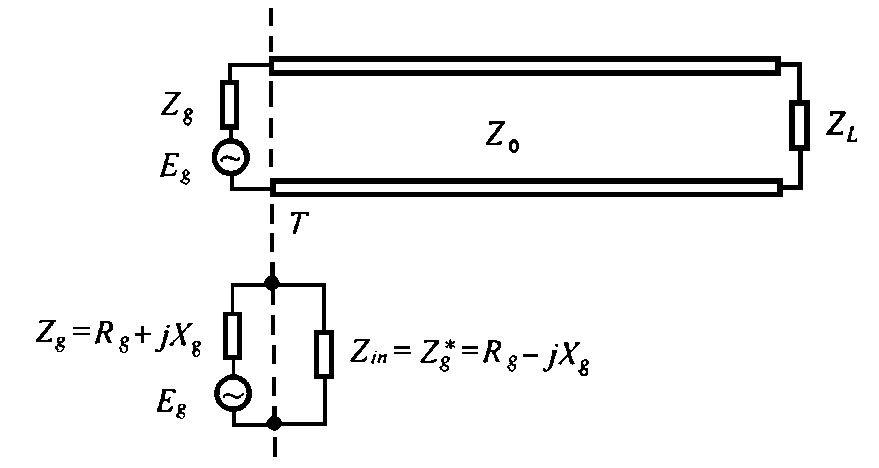

原圖阻抗匹配計算軟件(Smith圓圖計算器)是一款計算史密斯圓圖的軟件，該軟件界面簡潔，操作方便，體積小巧，功能全面，而且這個做阻抗匹配很好的，但現在還不會用，希望對人家有幫助，也可以用的！而且史密斯圓圖演示軟件，希望對有需要的朋友有點幫助！
簡單說明：

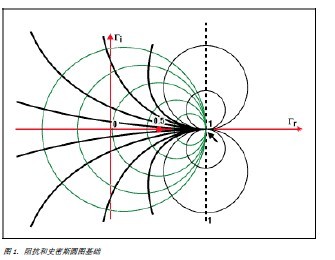

史密斯圓圖紅色的，以水平線為圓心的圓代表等電阻線，
在該圓上任意一點的電阻都相等，也就是在該圓上實部都相等；
紅色的向上或者向下的圓弧表示等阻抗線，在該圓上任意一點的阻抗相等，也就是該圓上虛部都相等；
藍色的以水平線為圓心的圓代表等電導線，在該圓上任意一點的電導都相等；
藍色的向上或者向下的圓弧表示等電納線，在該圓上任意一點的電納相等；
圓中間水平線是純阻抗線，如果有點落在該直線上，表示的是純電阻，
線上的標注均為電阻值（已做歸一化處理）；上面的英文
resistance component (r/zo), or conductance component (g/yo)
電阻(r/zo)或者電導(g/yo)
水平線上方是感抗線，下方是容抗線；落在線上方的點，用電路表示，
就是一個電阻串聯一個電感（b點），落在線下方的點，是一個電阻串聯一個電容(c點)；
最內的第一個大圓，也就是用紅色、藍色標有1.0、0.9等數值的地方，表示的是阻抗或者導納的數值。例如水平線上方，用紅色標有0.2的地方，表示阻抗是50*0.2j=10j,上面的英文
inductive reactance component (+jx/zo), or capacitive susceptance (+jb/yo)
感抗 (+jx/zo)或者是容性電納(+jb/yo)
capacitive reactance component (-jx/zo), or inductive susceptance (-jb yo)
容抗 (+jx/zo)或者是感性電納(+jb/yo)
第二、三個大圓，
angle of transmiss on coefficient in degrees
傳輸系數的角度
angle of reflection coeffcient in degrees
反射系數的角度
第四、五個大圓，用于傳輸線計算，
wavelengths toward generator
朝向信號源的波長
wavelengths toward load
朝向負載的波長
為了計算方便一般都會以50歐阻抗做歸一化處理，
例如一個100歐的電阻，在圖上顯示的是2（100/50）那個點；
