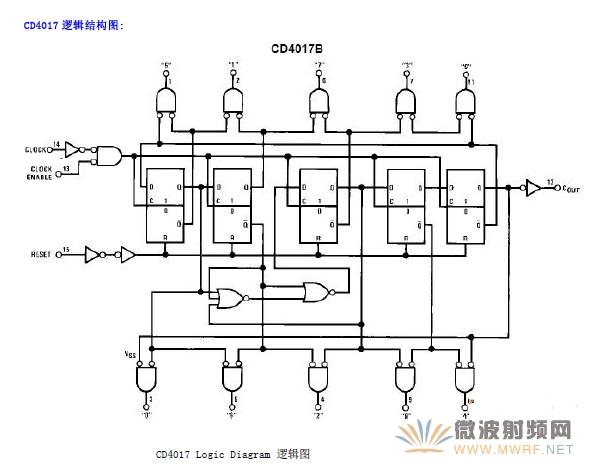

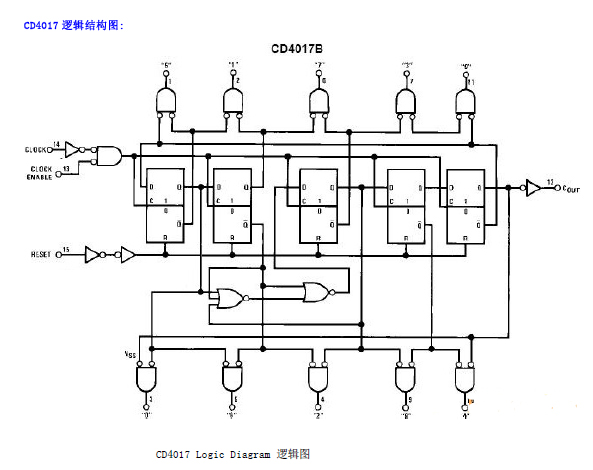

CD4017 是5 位Johnson 計算器，具有10 個譯碼輸出端，CP，CR，INH 輸入端。時鐘輸入端的斯密特觸發器具有脈沖整形功能，對輸入時鐘脈沖上升和下降時間無限制。INH 為低電平時，計算器在時鐘上升沿計數；反之，計數功能無效。CR 為高電平時，計數器清零。Johnson 計數器，提供了快速操作，2 輸入譯碼選通和無毛刺譯碼輸出。防鎖選通，保證了正確的計數順序。譯碼輸出一般為低電平，只有在對應時鐘周期內保持高電平。在每10 個時鐘輸入周期CO 信號完成一次進位，并用作多級計數鏈的下級脈動時鐘。
