5G時代全面來臨，南京納特通信輕松應對OTA測試挑戰！
5G時代全面來臨，相比4G，5G通信技術具有較高的性能、更為安全的性能以及較低的傳輸延時、較快的傳輸速度等優勢。但是在5G 移動通信技術發揮其功能和先進性的同時，要意識到5G的技術先進性同時要求芯片組、設備制造商、移動運營商以及測試公司的工程師們有一個新的視角來設計和部署。
譬如，對于設備制造商來說，在挑戰更高的頻率和更寬的帶寬下，可能會面臨很多的誤差，像是極高路徑損耗、IQ損耗、相位噪聲、線性/非線性壓縮以及頻率誤差等，這時由于毫米波頻譜、eMBB和URLLC的出現，移動設備的設計、組件組成以及驗證的方式都發生了巨大的變化，設備制造商必須利用空口OTA(Over-the-Air)測試方法來克服設計挑戰。
畢竟，4GLTE終端的射頻一致性測試還是通過射頻傳導口連接完成的，而FR2 毫米波頻段的5G 終端沒有射頻測試端口，OTA是進行測試驗證的唯一途徑，設備制造商能了解哪種OTA測試方法更為適用，將有助于加快產品上市時間，降低測試成本，并使公司在無線的新領域獲得競爭優勢。
那么，如何理解OTA測試呢？OTA(Over-the-Air)：顧名思義，OTA測試會模擬產品的無線信號在空氣中傳輸?shù)膱鼍埃诖郎y件發射天線或接收天線端口通過無線信號與測試系統連接開展測試。
OTA測試可以將產品內部輻射干擾、產品結構、天線的因素、射頻芯片收發算法等因素考慮進去，是非常接近產品實際使用場景的測試手段。
5G引入了更高的頻率，更寬的頻譜范圍，對測試環境有了更高的要求，通常，為了避免空間干擾信號與多徑效應，OTA測試會在微波暗室中進行。OTA環境包括暗室、轉臺、測試天線/探頭和測試儀器，一個典型的OTA測試環境會有一個消聲室、多探頭方案以及可在空間環境中產生和分析輻射信號的測試儀表。
技術操作上，如果選擇與有經驗的測試制造系統供應商合作將有助于滿足射頻、解調和功能測試的要求，避免不必要的返工而導致的額外設計成本以及上市時間推遲。
納特通信，輕松應對OTA測試挑戰
5G 時代，系統頻段更高，此外基站Massive MIMO技術的應用，使得傳統的傳導復雜程度大大提高，除了手機，基站端也不得不進行OTA測試。
專注通信及無線通信測試領域近20年的納特通信，通過OTA測試技術為每種測量方式都提供了明確的解決方案。
產品

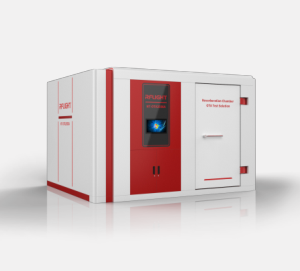

5G 混響室OTA高效率測試解決方案
產品特性
● 頻率范圍：500MHz~67GHz
● 測試時間：小于5分鐘/頻段
● 測試精度：0.3dB@全向輻射功率，0.5dB@全
● 向輻射靈敏度
● 支持測試項目：TRP、ACLR、雜散輻射、頻譜
● 發射模板、EVM等
● 支持5G毫米波基站及物聯網終端射頻指標測試
● 結構尺寸：3500x2700x2300mm
● 重量：小于700Kg
01 產品優勢
● 小尺寸，全功能。
● 易裝配、易操作。
● 適合研發快速測試。
● 適合產線批量測試。
● 測試效率高，可邊測邊看結果。
02 功能應用
● 基站研發&產線射頻指標OTA測試。
● 終端研發&產線射頻指標OTA測試。
● 無線通信端到端吞吐率（Throughput) OTA 測試。
● 其他應用：智能家電、車聯網等射頻性能測試。
產品

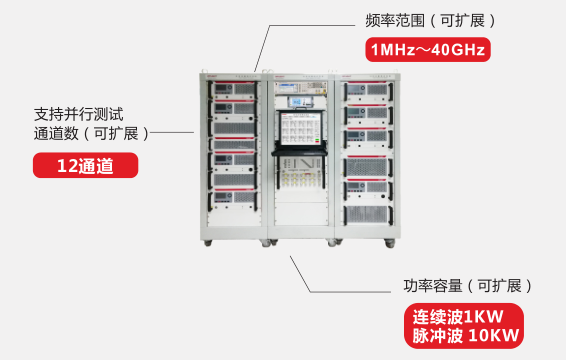

5G器件 H/LTOL(高低溫生命周期)測試系統
系統特性
● 頻率范圍：1MHz~40GHz；
● 功率范圍：連續波1KW 、 脈沖波10KW；
● 支持并行測試通道：12通道。
系統優勢
● 緊湊型19“機柜設計 ；
● LAN口遠程接口 ；
● 圖形用戶界面（GUI） ；
● 高精度功率控制 ± 0.1dB ；
● 高精度溫度監控 ± 0.2°；
● 高穩定性 >1000h 連續可靠工作 。
功能應用
● 5G 模擬前端器件，陶瓷/介質濾波器，隔離器，衰減器等耐久性測試。
● 半導體器件（如IC）高低溫耐久性測試。
● 無源天線大功率高低溫可靠性測試。
● 集總參數器件，電容、電阻、電感等耐久性測試。
產品

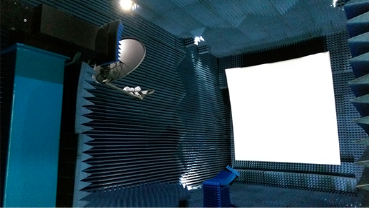

緊縮場測試系統（遠場）
承建國內首套5G 3米靜區緊縮場測試系統。
● 測試頻率400MHz-300GHz；
● 靜區尺寸0.2-10米；
● 應用于各類無源天線、有源天線、一體化基站、雷達天線罩、RCS測試等。（如基站天線、終端天線、車載雷達天線、5G基站、終端、汽車?yán)走_(dá)、軍工雷達等）
主要技術
● 反射面；
● 饋源；
● 系統轉臺；
● 射頻鏈路；
● 系統軟件；
● 暗室設計；
● 系統校準。
產品

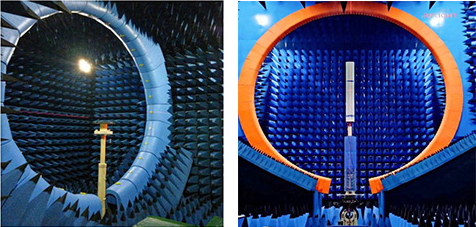

多探頭球面近場測試系統
承建國內首套192探頭近場測試系統。
● 測試頻率400MHz-6GHz（可升級到70MHz~400MHz，6GHz~26.5GHz），支持16、24、32、64、128、180、192探頭等；
● 應用于無源/有源天線測試、終端產品OTA測試等。
主要技術
● 寬頻雙極化探頭；
● U型吸波海綿；
● 高精度系統多軸轉臺；
● 高動態范圍射頻鏈路；
● 測試系統軟件；
● 系統暗室配套；
● 校準參考天線；
● 系統校準。
為了在時間和預算方面實現最高精度和最有效的OTA測試，選擇正確的方案是非常必要的。目前納特通信提供完備的5G OTA測試解決方案，滿足對4G、 5G、6G天線（基站）、汽車電子、毫米波天線、軍工雷達等天饋系統的各項指標的測試，成功承建交付過國內首套5G 192探頭球面近場系統、通信領域國內最大的全球首套超大型5G通信110G 3米靜區緊縮場測試系統等項目。
同時納特通信還曾為國內主流終端廠商、天線廠商、認證實驗室等提供成熟的OTA解決方案，并獲得一致好評。
