隨著當代無線設備的日益復雜，PCB的設計也日漸復雜與多樣化，這需要投入更多的精力來進行射頻電路的設計。PCB設計不僅僅需要緊跟尖端芯片的設計步伐，設計者還需面臨許多困難。AWR極早的預見了PCB在射頻/微波領域的重要性，應用Microwave Office®進行PCB設計的過程中，可以極大減少信號完整性等問題。

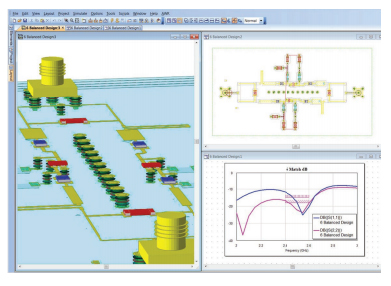

射頻PCB設計需要一個以版圖為中心的設計方法。器件的放置及多種傳輸媒質（如：數字信號線、直流偏置線、射頻信號線）在設計中須單獨設計，但作為一個整體電路，它們是相互依賴的。AWR設計環境(AWRDE) 在為射頻/微波PCB建立了原理圖與版圖的統一數據庫的同時，向用戶提供了強大的電磁仿真功能。兩者的緊密結合使得您可以獲得最佳的版圖，即使您僅僅是應用原理圖進行設計。

功能一覽
