1：極性反轉。2：升壓。3：降壓。三種典型電路時，外圍元件參數的自動計算
使用方法：
只要在左中部框中輸入你想要的參數，然后點擊“進行計算并且刷新電路圖”按鈕，
它就可以自動給所有相關的外圍元件參數和相對應的標準電路圖紙，使設計dc—dc電路實現智能化高效化。
關于警告：如果您輸入的參數超過了34063的極限，它會自動彈出警告窗口提醒您更改它們。
特殊輸入：要設計極性反轉電路請?jiān)谳斎牖蜉敵鲭妷簲?shù)字的前面加上負號，比如－5v。
|
這是一種用于dc－dc電源變換的集成電路，應用比較廣泛，通用廉價易購。 極性反轉效率最高65％，升壓效率最高90％，降壓效率最高80％，變換效率和工作頻率濾波電容等成正比。 另外，輸出功率達不到要求的時候，比如＞250～300ma時，可以通過外接擴功率管的 方法擴大電流，雙極型或mos型擴流管均可，計算公式和其他參數及其含義詳見最下部詳細介紹即可。 |

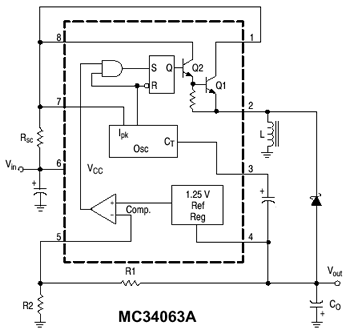

外圍元件標稱含義和它們?nèi)≈档?/FONT>計算公式：
Vout(輸出電壓)＝1.25V（１＋R1／R2）
Ct(定時電容)：決定內部工作頻率。Ct=0.000 004*Ton(工作頻率）
Ipk=2*Iomax*T/toff
Rsc(限流電阻)：決定輸出電流。Rsc＝0.33／Ipk
Lmin(電感)：Lmin＝(Vimin－Vces)*Ton/ Ipk
Co(濾波電容)：決定輸出電壓波紋系數，Co＝Io*ton/Vp-p(波紋系數）
固定值參數：
Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces） Vimin:輸入電壓不穩定時的最小值
Vf=1.2V 快速開關二極管正向壓降
其他手冊參數：
| 參數名稱 | 符號 | 單位 | MC34063（美國Motorola公司） | ＣＷ34063（國產） | IRM03A（日本夏普公司） |
| 輸入電壓 | Vin | V | 2.5～40V | 2.5～40V | 2.5～40V |
| 輸出電壓 | Vout | V | 1.25～40V | 1.25～40V | 1.25～40V |
| 最大輸出電流 | Iomax | A | 1.5A | 1.5A | 1.8A |
| 最高工作頻率 | f | kHz | 0.1～100KHZ | 0.1～100KHZ | 0.1～100KHZ |
| 功率 | P | W | 1.25W | 1.25W | 0.9W |
| 工作溫度 | Ta | 度 | 0～70度 | 0～70度 | 0～70度 |
在實際應用中的注意：
1：快速開關二極管可以選用IN4148，在要求高效率的場合必須使用IN5819！
2：34063能承受的電壓，即輸入輸出電壓絕對值之和不能超過40V，否則不能安全穩定的工作�！�
